Lugar de origen:
Hebei, China
Nombre de la marca:
Heng Yuan
Certificación:
ISO9000
Número de modelo:
HY004
Éntrenos en contacto con
Jonson Vee Screen Wege Wire Screen instala tubos la ranura OD de la barra 20 del acero inoxidable 40 219 8"
Descripción de producto:
La pantalla de alambre de Jonson Vee es soldada con autógena por el alambre de V y la barra de la ayuda. Hay una ranura del valor fijo entre cada alambre de v, y la ranura continua, diseñada para proporcionar abierto máximo es reducir velocidad de la entrada, aumentar eficacia hidráulica y promover un desarrollo más eficaz. El alambre envuelto es forma de V, y la barra de la ayuda es forma de O.
Especificación:
Material | Acero inoxidable |
Grado | 304 |
O.D | 219 milímetros |
Tamaño | 8" |
Tamaño de la ranura | 0,5 milímetros |
Longitud | 5,8 m |
Conexión de extremo | Anillos soldados con autógena |
Tamaño del alambre | 118 # |
Barra de la ayuda | 140 # |
Forma del alambre | Forma de V |
Especificaciones regulares:
TAMAÑO (PULGADA) |
O.D (Milímetro) |
RANURA (Milímetro) |
LONGITUD (m) |
HUNDIMIENTO FUERZA (BARRA) |
EXTENSIBLE PESO (TONELADA) |
ALAMBRE DEL ABRIGO (WIDTH*HEIGHT) (Milímetro) |
BARRAS (Milímetro) |
3-1/2 | 88,9 | 1,0 | 3 | >22 | 10,2 | 2.3*3.5 | 3.8MM/22 |
4-1/2 | 114,3 | 1,0 | 3 | >28 | 11,5 | 2.3*3.5 | 3.8MM/22 |
6-5/8 | 168,3 | 0,75 | 5,8 | >40 | 12,8 | 2.3*3.5 | 3.8MM/32 |
6-5/8 | 168,3 | 1,0 | 5,8 | >33 | 12,8 | 2.3*3.5 | 3.8MM/32 |
6-5/8 | 168,3 | 0,63 | 5,8 | >83 | 45 | 3.2*6.0 | 6.0MM*32 |
8-5/8 | 219,1 | 1,0 | 5,8 | >34 | 21,9 | 2.3*3.5 | 3.8MM/48 |
8-5/8 | 219,1 | 1,0 | 5,8 | >50 | 38,2 | 3.0*5.0 | 4.0MM/48 |
8-5/8 | 219,1 | 1,0 | 5,8 | >60 | 46 | 3.2*6.0 | 5.0MM/48 |
10-3/4 | 273,1 | 0,75 | 5,8 | >50 | 32,9 | 2.3*3.5 | 4.9MM/55 |
10-3/4 | 273,1 | 1,0 | 5,8 | >60 | 39,5 | 3.0*5.0 | 4.9MM/55 |
10-3/4 | 273,1 | 1,0 | 5,8 | >100 | 48 | 3.2*6.0 | 5.0MM/55 |
12-3/4 | 323,9 | 1,0 | 5,8 | >120 | 37,2 | 3.0*5.0 | 4.0MM/50 |
14 | 355,6 | 1,0 | 3 | >80 | 37,8 | 3.0*5.0 | 4.0MM/59 |
Característica:
No fácil atascar
el alambre de forma de V especial, hace el agujero de la pantalla fuera de la cara es más pequeño que dentro, así que el agujero no es fácil de atascar.
Ranura incluso
Las máquinas herramientas CNC controlan estrictamente el hueco entre el alambre, de modo que el hueco esté incluso.
Resistencia a la corrosión fuerte
304 de acero inoxidables tienen la alta resistencia a la corrosión
Servicio del OEM:
Por favor díganos que la especificación de la pantalla de alambre que usted necesita, y le ayudemos a procesar los productos de alta calidad.
Gama de encargo
Material del tubo filtrante: principalmente el acero inoxidable, el acero de carbono galvanizado, el espray de acero de carbono o el otro material de los requisitos de cliente.
Gap: 0.1mm-15m m, tamaño de pantalla arbitrariamente seleccionado para cumplir diversos requisitos de la construcción.
Diámetro: 2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 20". 29 milímetros - 1000 milímetros.
Longitud: 2,9 M, 5,85 M. hasta 6 M.
Forma de la conexión: conexión del anillo de la conexión/de la soldadura del surco o conexión del hilo.
Uso:
Objetivos específicos de la construcción de la continuo-ranura del tubo de la pantalla del abrigo de Wre para optimizar los flujos, para minimizar la obstrucción y a ayudar a desarrollar las formaciones geológicas acuíferas más rápidamente. Se aplica mejor en las situaciones siguientes:
Formaciones geológicas comprendidas de partículas pequeñas, finas
Pozos de agua donde los paquetes de la grava serán instalados
Acuíferos finos, donde se requiere la zona abierta máxima
Pozos profundos grandes y de diámetro bajo
Imágenes:

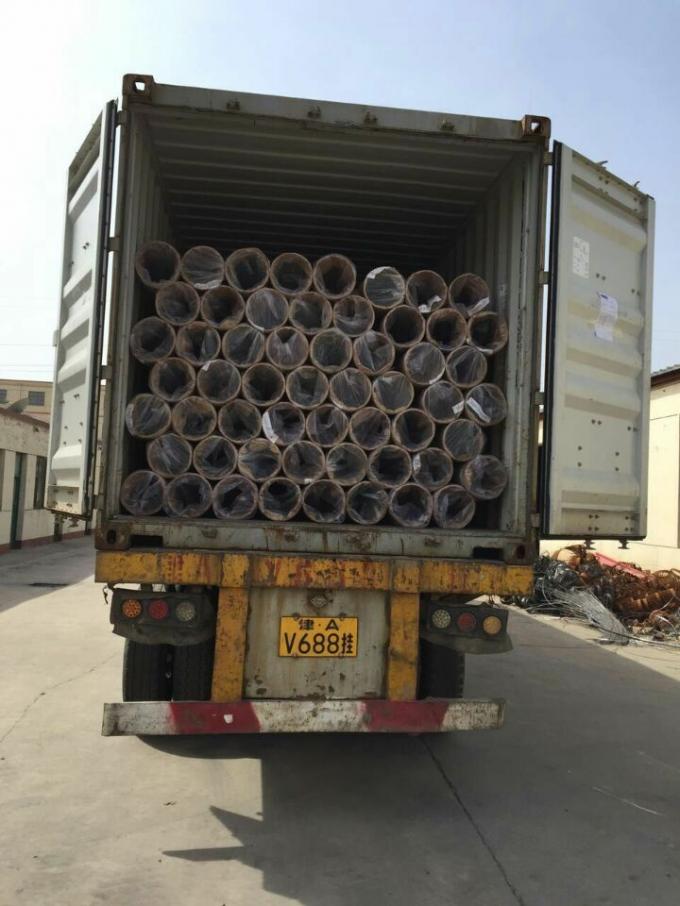

Paquete:
