Pantallas de pozo de agua de acero inoxidable 304 de 10-3/4" ranura #20
Especificaciones del producto
| Nombre |
Pantallas de pozo de agua |
| Material |
Acero inoxidable |
| Grado |
SS304 |
| Diámetro |
10-3/4" (219 mm) |
| Longitud |
5800 mm |
| Tamaño de la ranura |
#20 |
| Alambre de envoltura |
3*4.6mm |
| Varilla de soporte |
ø3.8mm |
| NÚMERO de varillas |
50NOS |
| Conexión final |
Rosca macho/hembra |
| Peso |
25KG/metro |
| Paquete |
Película de plástico |
Descripción general de la pantalla de pozo de agua
La pantalla de pozo de agua, también conocida como pantalla Johnson, pantalla de alambre de agua, pantalla de envoltura de alambre, pantalla de alambre en cuña o pantalla enrollada, está diseñada para pozos de agua con requisitos de control de arena.
Debido a su alta área abierta, nuestras pantallas de pozo de agua permiten un desarrollo más efectivo, ya que más energía puede llegar a la formación. Esto asegura la eliminación eficiente de material fino, ya que toda la energía se dirige a la formación circundante.
Aplicaciones recomendadas
- Formaciones compuestas de partículas pequeñas o finas
- Pozos de agua donde se instalarán empaquetaduras de grava
- Acuíferos delgados, donde se requiere la máxima área abierta
- Pozos de pequeño diámetro
Especificaciones estándar
Nombre:Pantalla de pozo de agua, pantalla Johnson, pantalla de alambre de agua, pantalla de urdimbre de alambre, pantalla de alambre en cuña, tubo de pantalla, tubo ranurado, pantalla enrollada, filtro de pantalla de ranura continua, pantalla de control de arena, tubería de pantalla de alambre en cuña, tambor de filtro rotatorio, pantalla de aceite.
Material:Acero inoxidable 202, 304, 304L, 316L, acero inoxidable no magnético, galvanizado con bajo contenido de carbono, etc.
Diámetro:3", 4", 6", 8", 10", 12", 14", 16", 18", etc.
Ranura:De 0.1-100 mm (ranura normal 0.5 mm, 0.63 mm, 0.75 mm, 1.0 mm, 1.5 mm)
Longitud:De 100-6000 mm (la longitud normal es de 2.9 m/3 m y 5.8 m/6 m, para adaptarse al contenedor)
¡Se pueden hacer especificaciones especiales de acuerdo con sus necesidades!
Especificaciones técnicas
| Tamaños (pulgadas) |
DE (mm) |
Ranura (mm) |
Longitud (m) |
Resistencia a la tracción |
Resistencia al colapso |
Alambre de envoltura Alambre en forma de V (mm) |
Varilla de soporte Alambre redondo (mm) |
| 3-1/2 |
88.9 |
1.0 |
2.9 |
＞22 |
10.2 |
2.0*3.5(Ancho*altura) |
ø3.8MM×22 |
| 4-1/2 |
114.3 |
1.0 |
2.9 |
＞28 |
11.5 |
2.0*3.5(Ancho*altura) |
ø3.8MM×22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
＞40 |
12.8 |
2.0*3.5(Ancho*altura) |
ø3.8MM×32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
＞33 |
12.8 |
2.2*3.5(Ancho*altura) |
ø3.8MM×32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
＞34 |
21.9 |
2.2*3.5(Ancho*altura) |
ø3.8MM×48 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
＞60 |
39.5 |
3.0*4.6(Ancho*altura) |
ø4.8MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
＞120 |
37.2 |
3.0*5.0(Ancho*altura) |
ø4.0MM×56 |
| 16 |
426 |
1.0 |
2.9 |
＞80 |
37.5 |
3.0*5.5(Ancho*altura) |
ø4.0MM×64 |
Ventajas clave
RANURA NO OBSTRUCTIVA:Diseñado con una resistencia estructural única. Las aberturas en forma de "V" permiten solo dos puntos de contacto, lo que evita la obstrucción y facilita la limpieza.
REDUCCIONES EN LOS COSTOS OPERATIVOS:El uso de nuestras pantallas logra ahorros en los costos de bombeo. Las velocidades más bajas a través de la ranura significan:
- Las caídas de presión se minimizan
- Las caídas se reducen
- Se necesita menos energía para bombear
- Los caudales aumentan
- Menos arena en el agua reduce el desgaste de las bombas

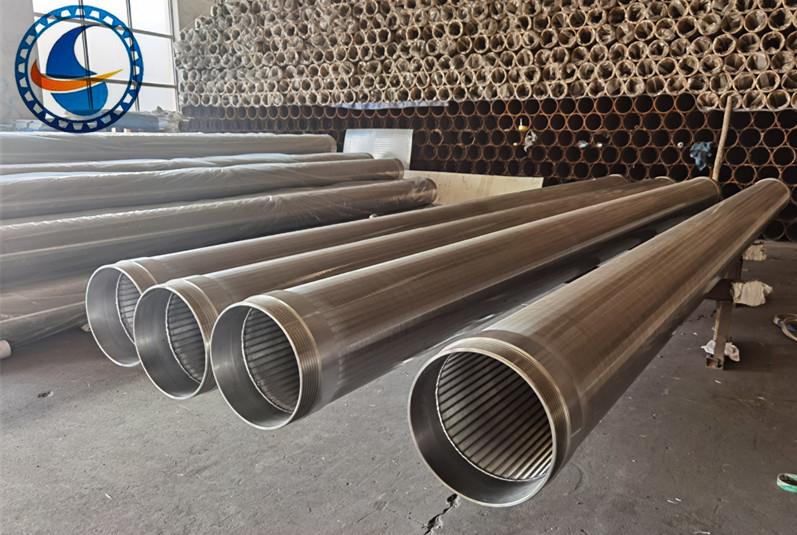

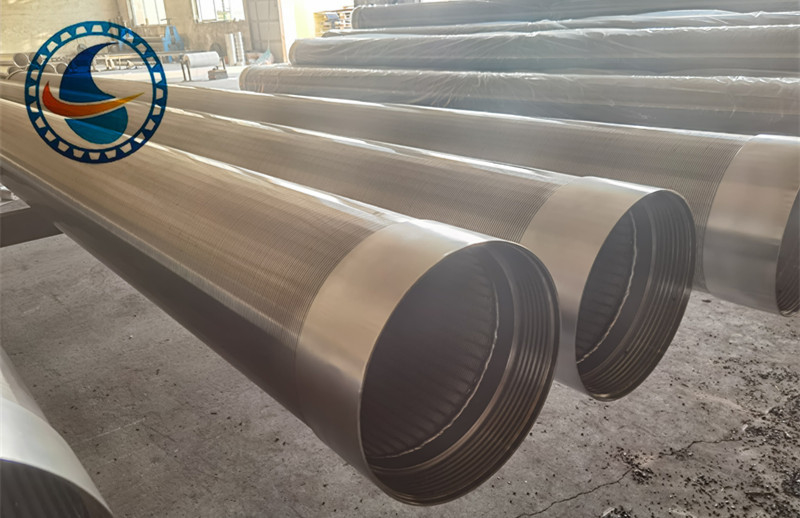

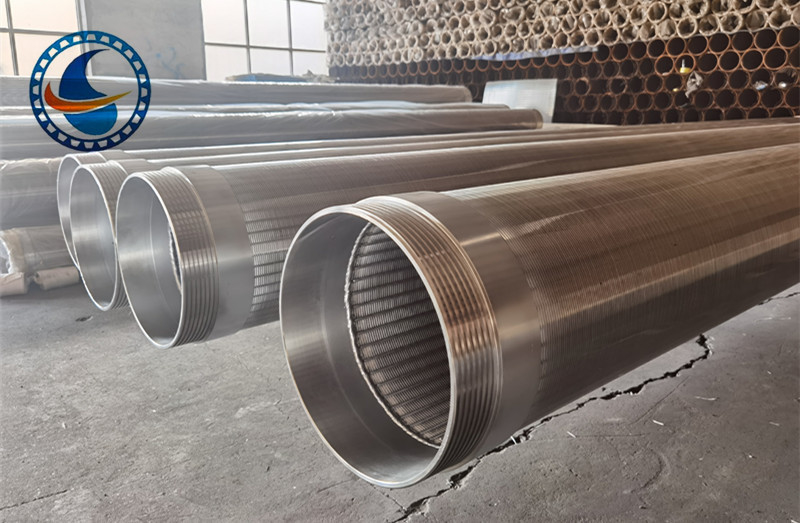

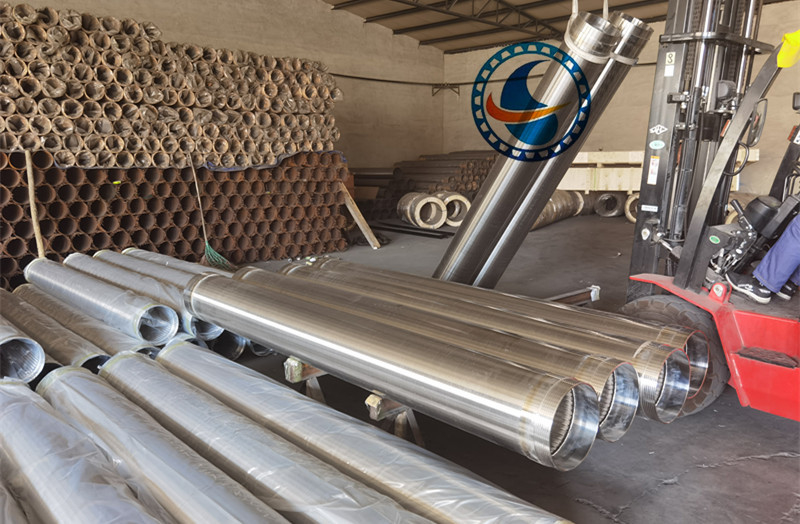

Imágenes del producto
